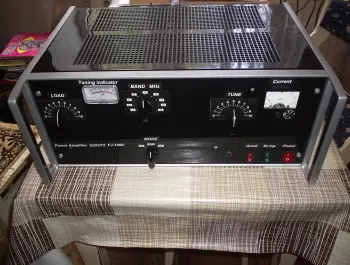

Усилитель на трех ГУ-72 лампах
Топ-10
Диапазон: 1,8-28 MHz
Pвх 16-25W
Pвых 1000W
SWR in=1,0-1.5
Ua=1800v
Pвх 16-25W
Pвых 1000W
SWR in=1,0-1.5
Ua=1800v
Три ГУ-72 на 1000 Вт, причём кроме обычных 80–10 м усилитель работает и на 160 м.
Характеристики
- Лампы: 3 × ГУ-72
- Диапазон: 1,8–28 МГц
- Раскачка: 16–25 Вт
- Выходная мощность: 1000 Вт
- КСВ по входу: 1,0–1,5
- Анодное напряжение: 1800 В
- Усиление: в 40–60 раз, примерно 16–18 дБ

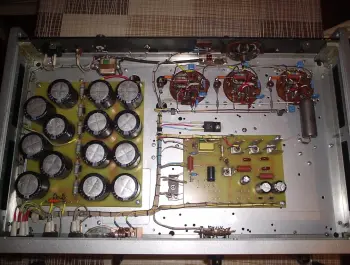

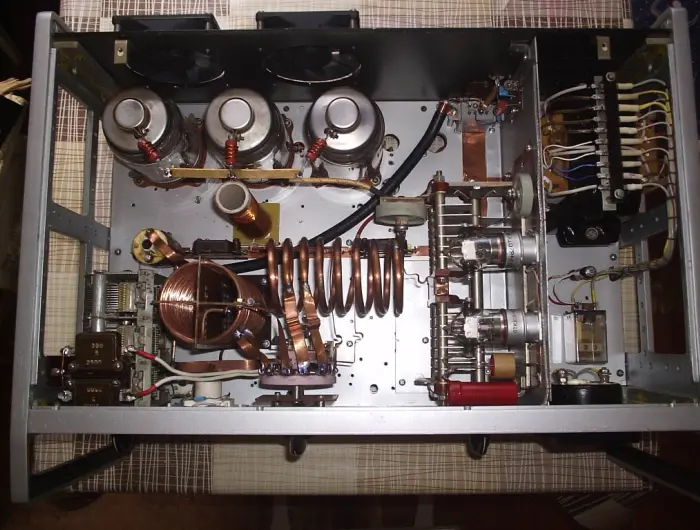

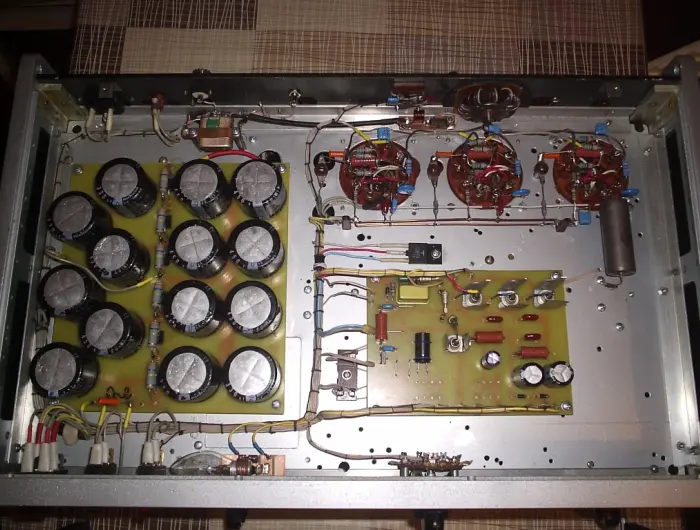

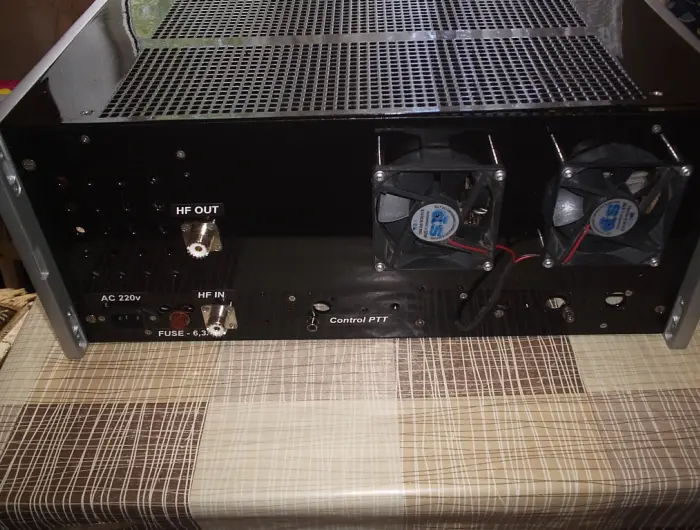

Схема и конструкция
При КСВ по входу 1,0–1,5 трансивер работает почти на чистые 50 Ом, и его защита мощность не режет. Раскачка небольшая, так что выходной каскад трансивера идёт с запасом. Анодные 1800 В опасны для жизни, к монтажу прикасаются только при выключенном и разряженном выпрямителе.
Где пригодится
160 м работает в основном ночью. Помех и шумов там много, и киловатт заметно помогает и в DX, и в контестах. Остальные диапазоны, от 80 до 10 м, тоже перекрыты.
