Усилитель мощности на ГУ43б
Диапазон 1,8-28 МГц
Рвх-25-30вт Р вых -1200-1500вт
Плавный пуск, анодный трансформатор отдельно.
Усилитель на ГУ-43Б для всех КВ диапазонов. В нём есть плавный пуск, а анодный трансформатор стоит отдельно.
Характеристики
- Диапазон: 1,8–28 МГц
- Входная мощность: 25–30 Вт
- Выходная мощность: 1200–1500 Вт
- Плавный пуск: есть
- Анодный трансформатор: отдельно

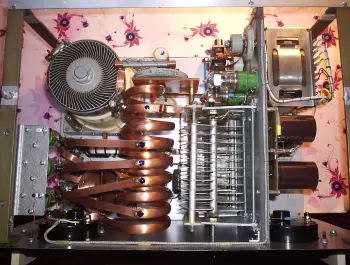

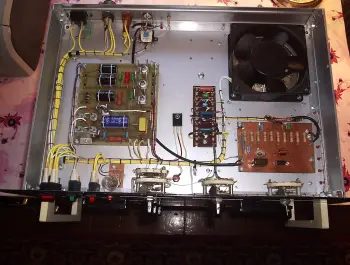

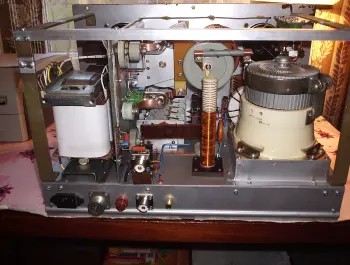

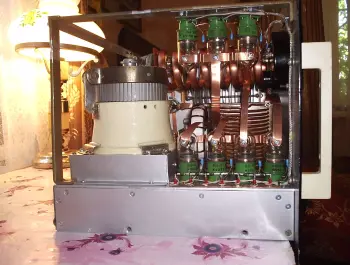

Схема и конструкция
Плавный пуск ставят, чтобы ограничить бросок тока при включении: разряженные конденсаторы фильтра и первичная обмотка большого трансформатора иначе дают сильный импульс по выпрямителю, предохранителям и сети.

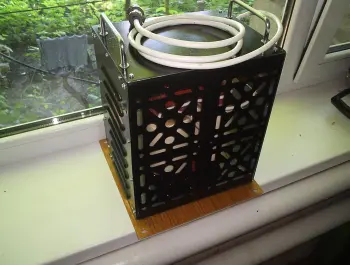

Вынесенный анодный трансформатор не греет ВЧ-часть и не наводит на неё поле рассеяния, поэтому такой приём в мощных усилителях встречается часто.
О лампе ГУ-43Б
ГУ-43Б сделана как металлокерамический тетрод с анодом под принудительный обдув. Допустимая мощность рассеяния на аноде ГУ-43Б составляет 1000 Вт.
