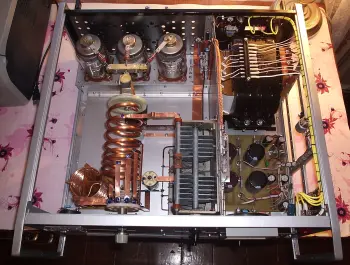

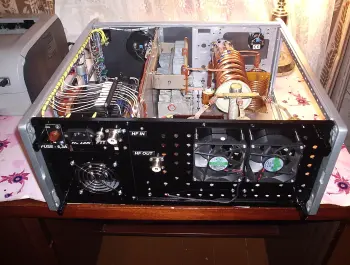

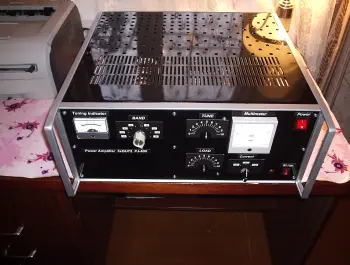

Усилитель на трех ГУ-72 лампах

Advertisement

Диапазон: 3,5-28 МГц
Входная мощность: 30-40вт
Выходная мощность: 900вт
Раскачка в сетку

Три ГУ-72 с раскачкой в сетку. От 30–40 Вт на входе усилитель отдаёт 900 Вт.

Характеристики

  • Лампы: 3 × ГУ-72
  • Диапазон: 3,5–28 МГц
  • Схема: раскачка в сетку
  • Входная мощность: 30–40 Вт
  • Выходная мощность: 900 Вт
  • Усиление: в 22–30 раз, примерно 14 дБ

Раскачка в сетку

При раскачке в сетку сигнал идёт на управляющие сетки, а катоды по ВЧ заземлены, то есть это схема с общим катодом. Усиление по мощности у неё больше, чем при раскачке в катод. Но входное сопротивление гуляет с уровнем сигнала, и каскад охотнее возбуждается. Поэтому в таких усилителях много внимания уходит на согласование входа и устойчивость.

Где пригодится

На лампу приходится около 300 Вт. По сравнению со 100-ваттным трансивером прибавка почти 10 дБ, больше полутора баллов по S-метру, что чувствуется в контестах на 80, 40 и 20 м.
