Усилитель мощности на ГК-71 и ГУ-29
Топ-10
Диапазон:3,5-28 MHz
Pвх 18-20W
Pвых-750-800W
SWR in=1,0-1.5
Ua=2800v
Pвх 18-20W
Pвых-750-800W
SWR in=1,0-1.5
Ua=2800v

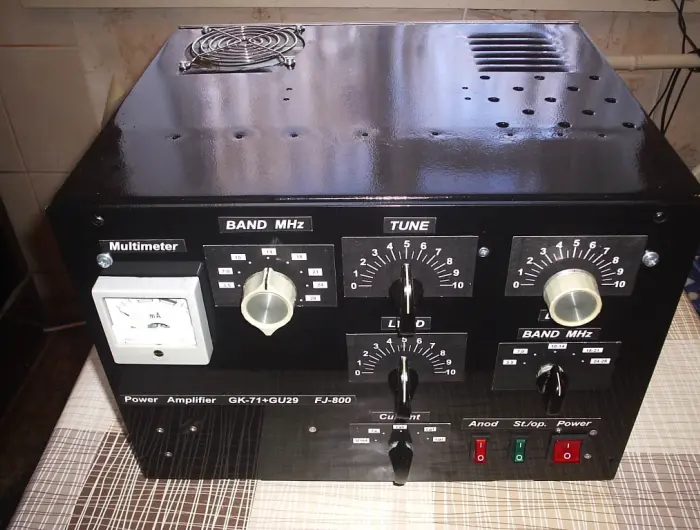

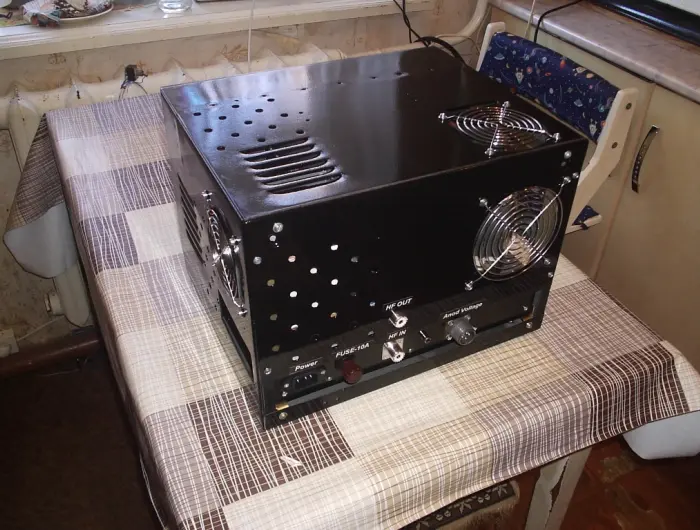

В выходном каскаде стоит ГК-71, перед ней драйвер на ГУ-29. Раскачка всего 18–20 Вт, на выходе 750–800 Вт.
Характеристики
- Выходной каскад: ГК-71
- Драйвер: ГУ-29
- Диапазон: 3,5–28 МГц
- Раскачка: 18–20 Вт
- Выходная мощность: 750–800 Вт
- КСВ по входу: 1,0–1,5
- Анодное напряжение ГК-71: 2800 В

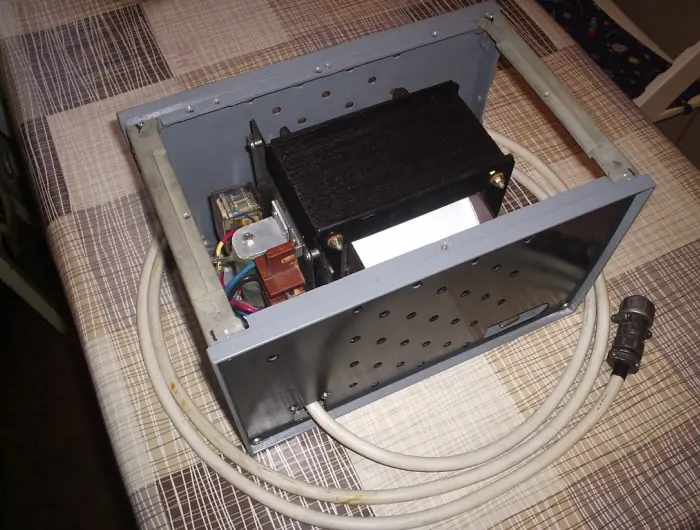

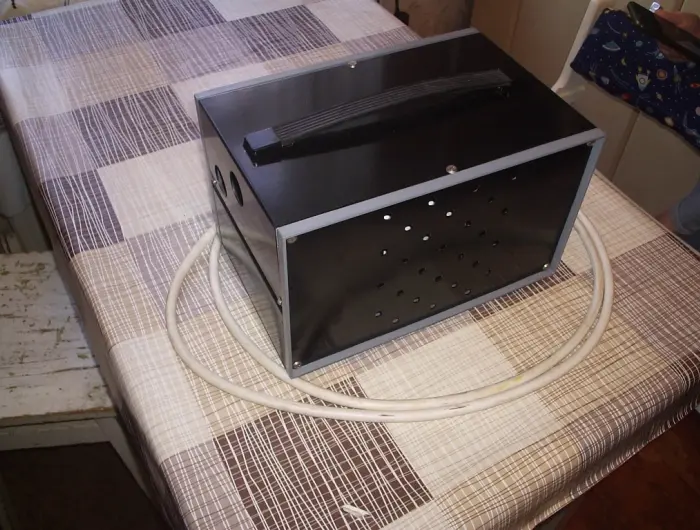

- Анодный источник: отдельный блок, подключается кабелем
- Усиление: около 40 раз, примерно 16 дБ

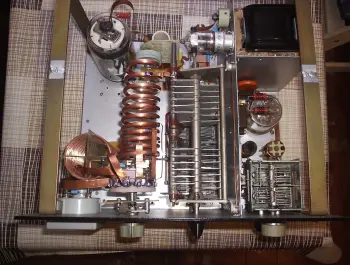

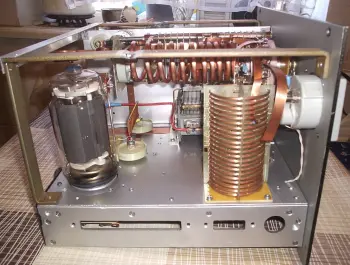

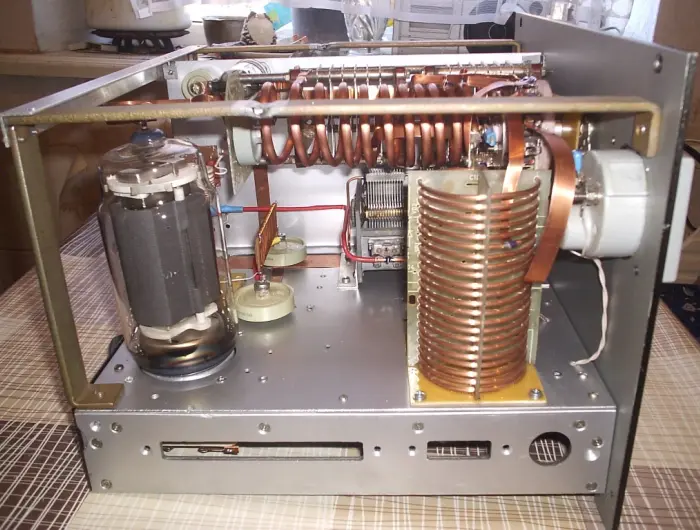

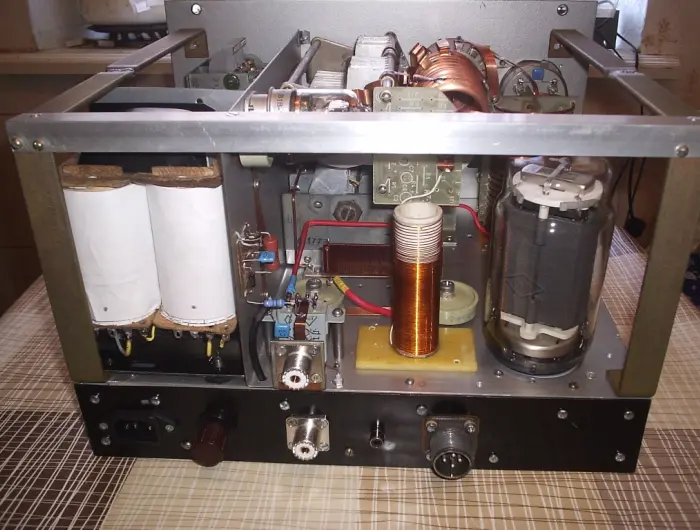

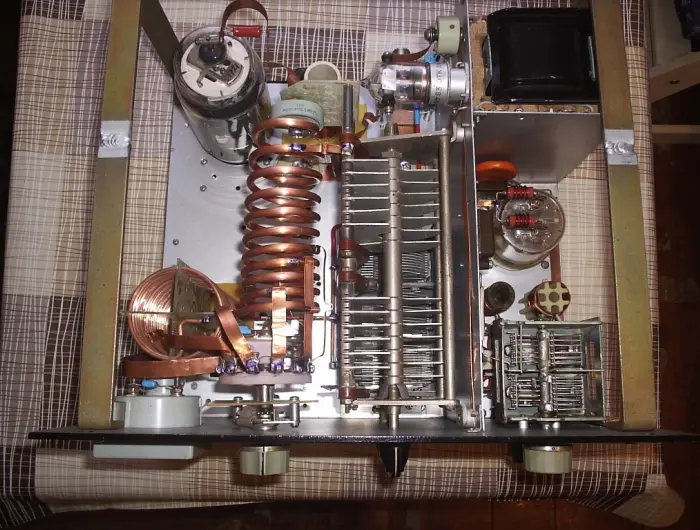

Схема и конструкция

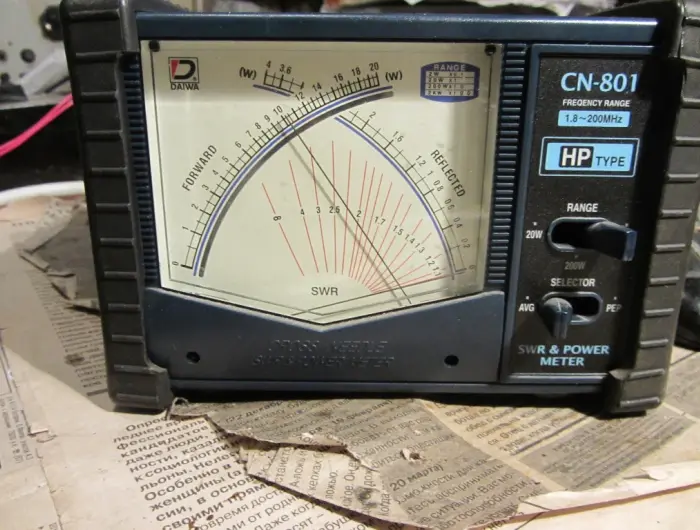

Входной КСВ 1,0–1,5 для трансивера почти идеальная нагрузка, и его защита по КСВ при этом обычно молчит. Трансивер на 100 Вт нужно заметно убавить.

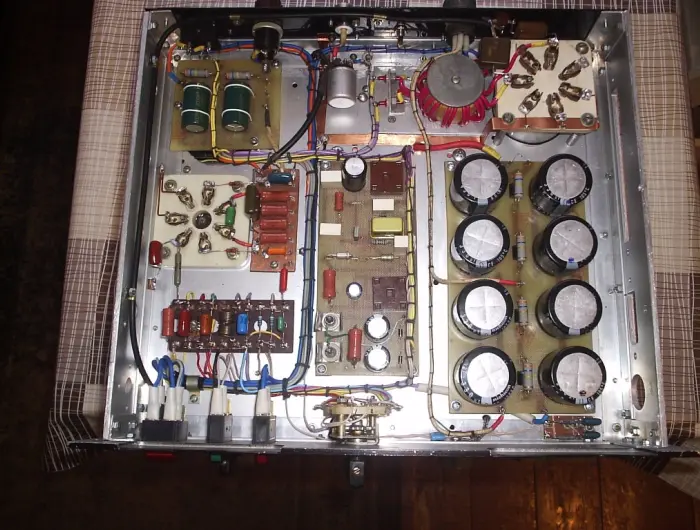

2800 В на аноде смертельно опасны, а конденсаторы фильтра держат заряд и после выключения. Перед тем как лезть внутрь, их разряжают.
О лампах

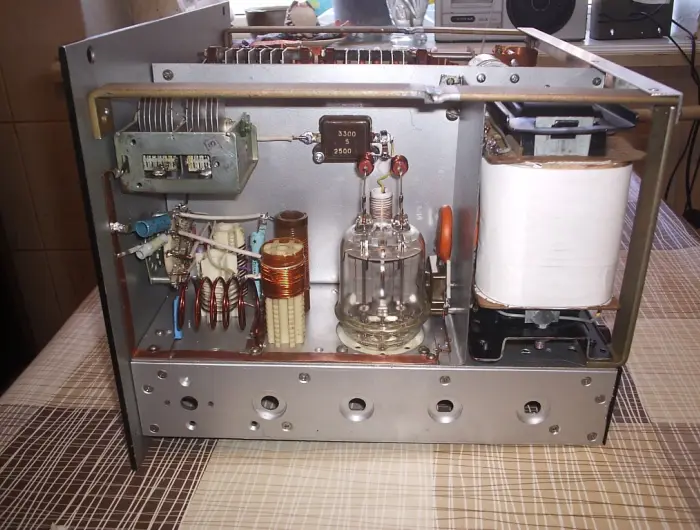

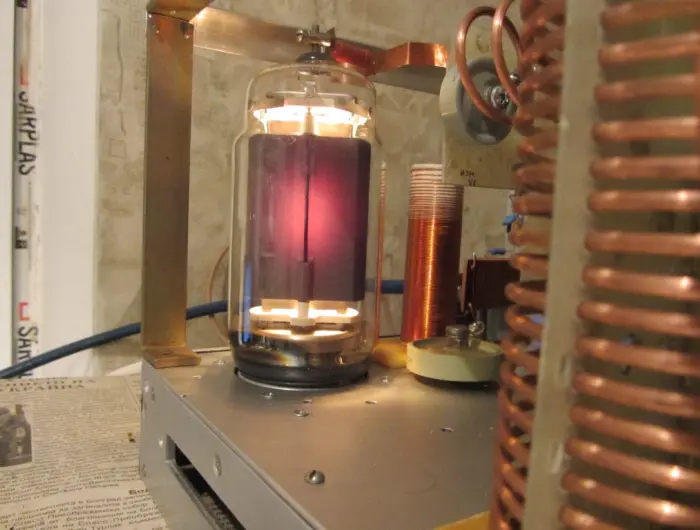

Анод ГК-71, стеклянного генераторного пентода, рассчитан на рассеяние до 125 Вт. ГУ-29 представляет собой двойной лучевой тетрод, западный аналог 829B.
