Усилитель на четырех ГУ-50 лампах

Advertisement

Диапазон: 3,5-28МГц

Раскачка в катод.

Вход 35-40вт

Выход 350-400вт

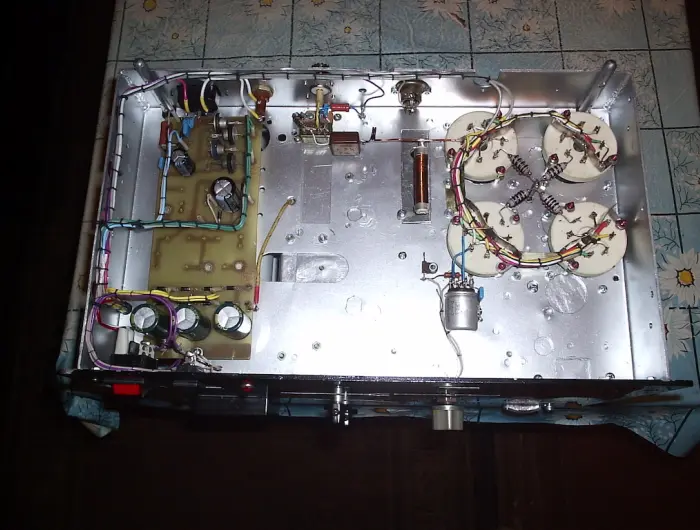

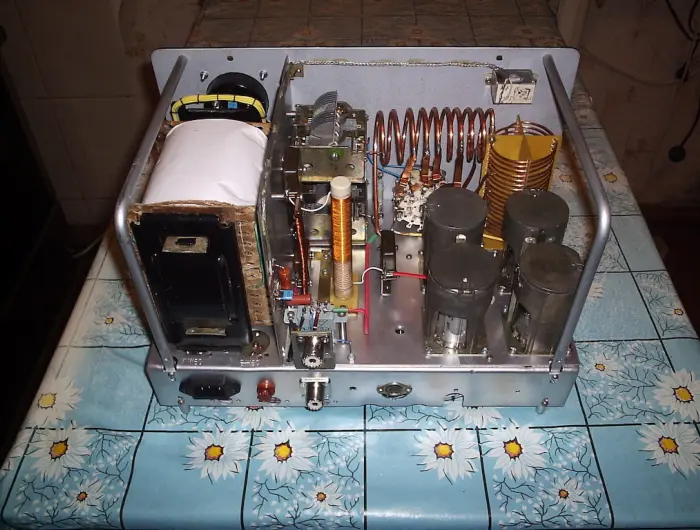

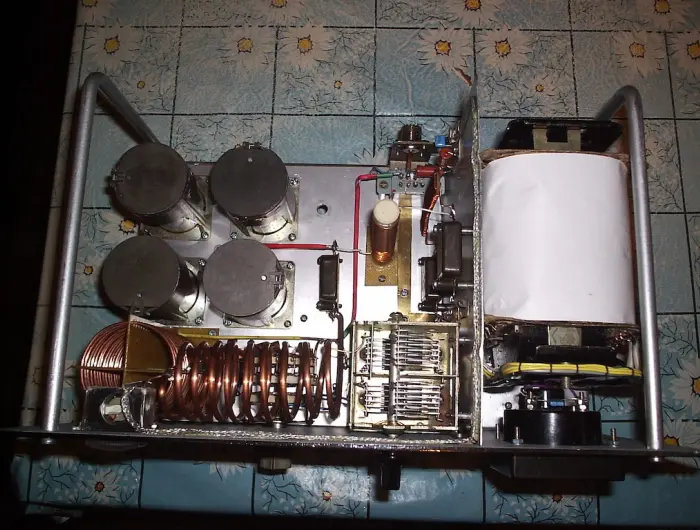

Ещё одна сборка на четырёх ГУ-50 с раскачкой в катод, в своём корпусе. На выходе 350–400 Вт.

Характеристики

  • Лампы: 4 × ГУ-50
  • Корпус: свой, не как у другой сборки с теми же цифрами
  • Диапазон: 3,5–28 МГц
  • Схема: раскачка в катод
  • Вход: 35–40 Вт
  • Выход: 350–400 Вт
  • Усиление: около 10 раз, примерно 10 дБ

Раскачка в катод

При раскачке в катод сигнал подаётся в цепь катодов, а сетки обычно заземлены по ВЧ. Такой каскад, как правило, устойчив и мало склонен к самовозбуждению, а его низкое входное сопротивление слабо зависит от уровня сигнала. Раскачки нужно больше, чем при подаче в сетку, но часть этой мощности проходит в нагрузку и добавляется к выходной.

О лампе ГУ-50

Допустимая мощность рассеяния на аноде одной ГУ-50 равна 40 Вт, у четырёх ламп в сумме 160 Вт. Отсюда и число ламп: несколько сотен ватт с ГУ-50 получают, раскладывая нагрузку на несколько штук.
