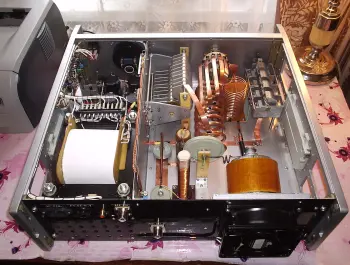

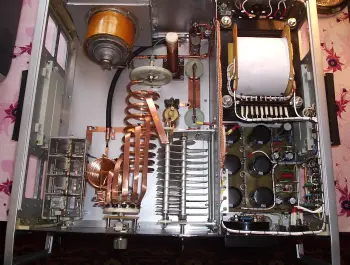

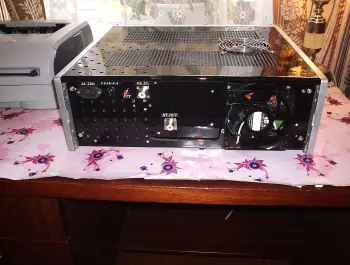

Усилитель на ГУ-74б лампе
Топ-10
Входная мощность: 25-30ватт
Выходная мощность: 600-650ватт
Металлокерамический тетрод ГУ-74Б разработан специально для усиления однополосных сигналов,
его полезная мощность составляет 550вт при частоте генерации до 250МГц.
Высокая крутизна характеристики, малые габариты, небольшое необходимое количество воздуха для обдува - позволило создать мощный и в то же время малогабаритный усилитель.
Компактный усилитель на металлокерамическом тетроде ГУ-74Б: 25–30 Вт на входе, 600–650 Вт на выходе.
Характеристики
- Лампа: ГУ-74Б
- Раскачка: 25–30 Вт
- На выходе: 600–650 Вт
- Усиление: около 13–14 дБ (расчёт)
О лампе ГУ-74Б
Высокая крутизна значит, что небольшое изменение напряжения на сетке заметно меняет анодный ток. Отсюда и умеренная раскачка. Малый расход воздуха обычно позволяет обойтись небольшим вентилятором. Номинальная мощность рассеяния на аноде ГУ-74Б 600 Вт. Из западных ламп к ней ближе всего 4CX800A.
Лампа делалась под SSB, а там амплитуда сигнала всё время меняется вместе с голосом. Усилитель должен быть линейным и не срезать пики, иначе продукты искажений вылезут на соседние частоты. Раскачка нужна 25–30 Вт, стоваттный трансивер для этого придётся убавить.
