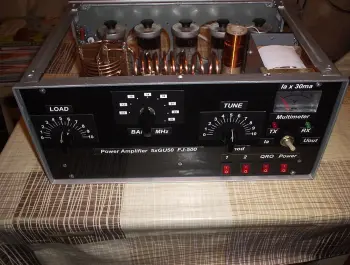

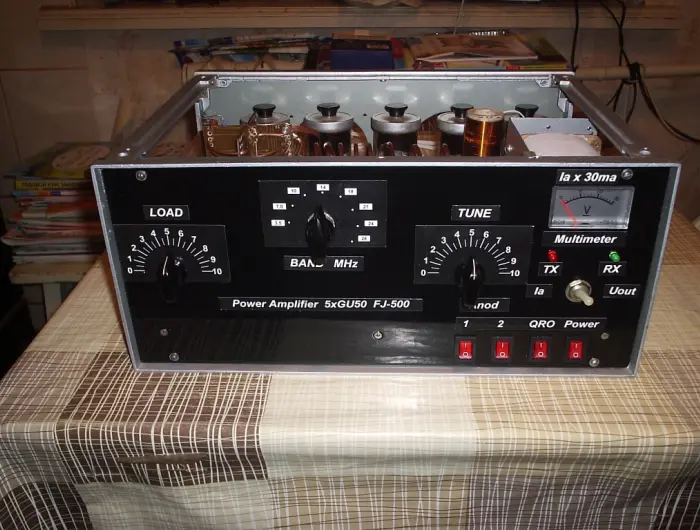

Усилитель мощности на 5х-ГУ50
Топ-10
Диапазон 3,5-28МГц
Рвх-50вт
Рвых-500вт
Конструкция выполнена по без трансформаторной схеме.
Пять ГУ-50 и никакого силового трансформатора. Усилитель собран по бестрансформаторной схеме и даёт 500 Вт при раскачке 50 Вт.
Характеристики
- Лампы: 5 × ГУ-50
- Диапазон: 3,5–28 МГц
- Раскачка: 50 Вт
- Выходная мощность: 500 Вт
- Питание: бестрансформаторное
- Усиление: 10 раз, 10 дБ

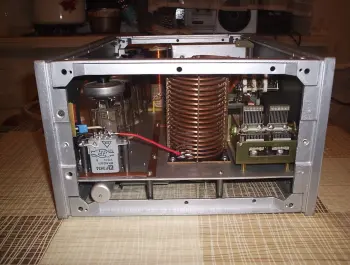

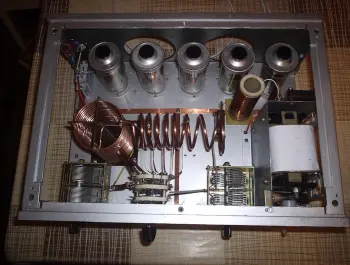

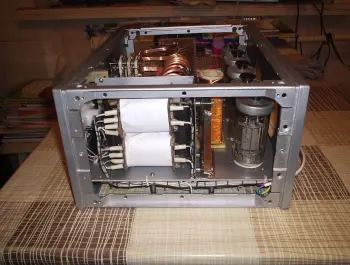

Схема и конструкция
В бестрансформаторных конструкциях анодное напряжение обычно получают прямо из сети через выпрямитель, часто с умножителем. Такая схема легче, но её цепи гальванически связаны с сетью, поэтому нужны хорошая изоляция и осторожность при наладке: внутри корпуса опасно, даже когда нет ВЧ.
На каждую лампу приходится в среднем около 100 Вт выходной мощности. Сама ГУ-50 рассчитана на рассеяние на аноде не больше 40 Вт.
Где пригодится
Для 50 Вт раскачки трансивер на 100 Вт достаточно убавить вдвое.
