Усилитель на ГУ-81 лампе
Топ-10

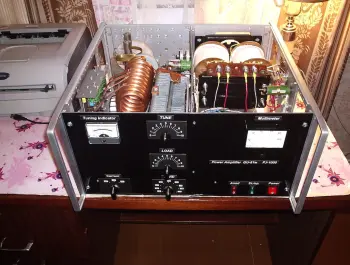

Усилитель на ГУ-81, собранный по схеме с общим катодом. Раскачка 35–40 Вт, на выходе 800–1000 Вт.
Характеристики
- Лампа: ГУ-81
- Схема: с общим катодом (ОК)
- Вход: 35–40 Вт
- Выход: 800–1000 Вт

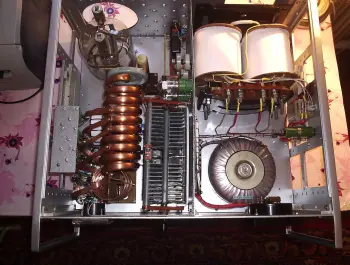

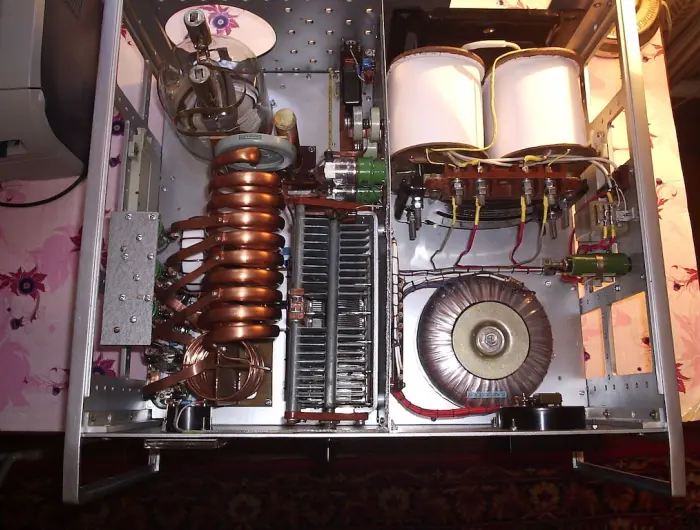

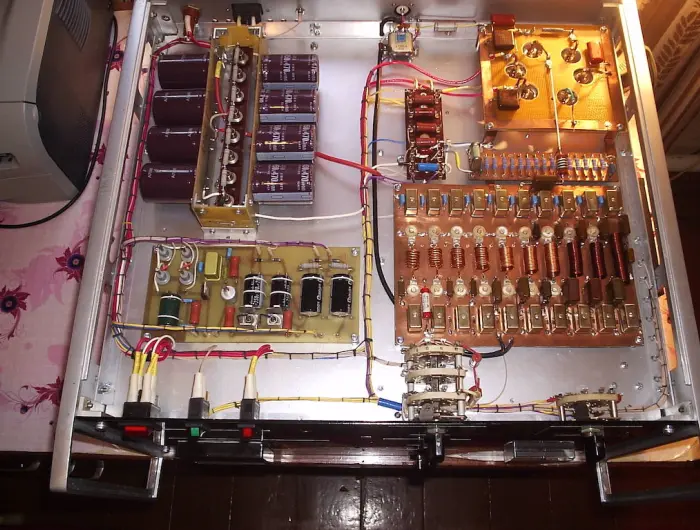

Схема и конструкция
В схеме с ОК сигнал с трансивера подаётся на управляющую сетку, катод по ВЧ заземлён. Входная мощность в нагрузку не проходит, всю мощность на выходе даёт сама лампа. Взамен схема строже к монтажу: паразитные связи между входом и выходом здесь опаснее, чем в схеме с общей сеткой.
ГУ-81 относится к генераторным пентодам, у неё стеклянный баллон и естественное охлаждение, рабочие частоты до 50 МГц. Экранная сетка уменьшает проходную ёмкость анод–сетка, поэтому пентод хорошо работает с заземлённым катодом.
Где пригодится
Раскачки 35–40 Вт хватает от любого КВ-трансивера. Мощность трансивера надо заранее убавить до этого уровня, иначе вход перегружается и сигнал расползается по частоте.
