Усилитель на ГУ-74б лампе
Топ-10
Диапазон 1,8-28МГц
Выполнен по схеме с ОС
Раскачка в катод.
Анодный трансформатор отдельно.

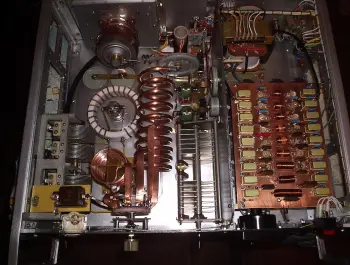

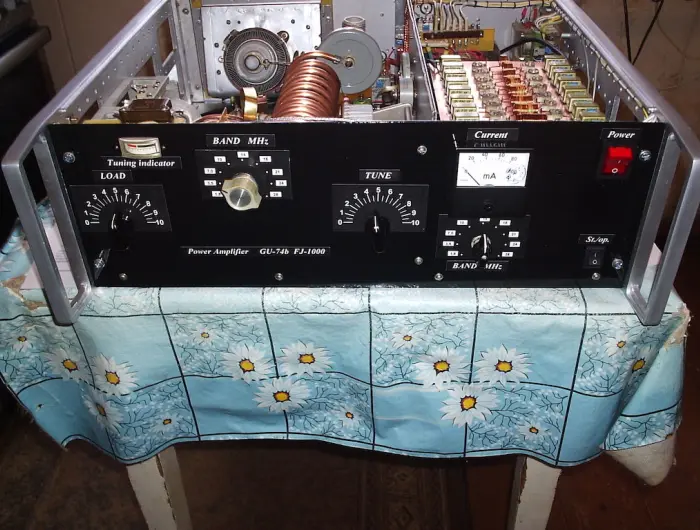

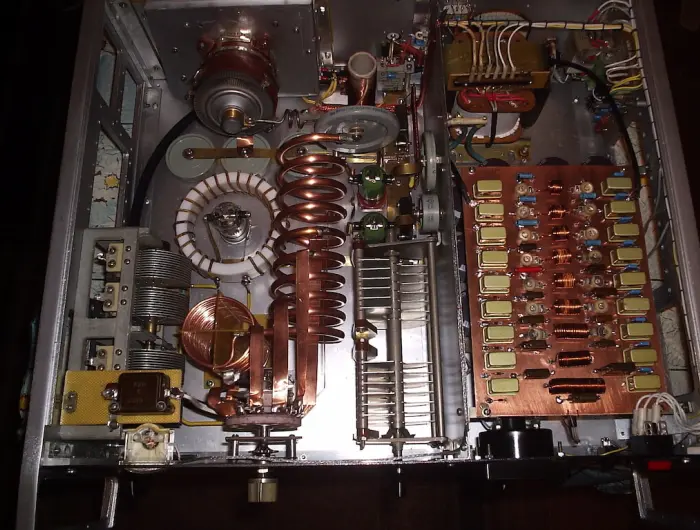

Одноламповый усилитель на ГУ-74Б по схеме с общей сеткой, раскачка подаётся в катод. Анодный трансформатор вынесен отдельно.
Характеристики
- Лампа: ГУ-74Б
- Диапазон: 1,8–28 МГц (160–10 м)
- Схема: с общей сеткой (ОС), раскачка в катод
- Анодный трансформатор: отдельно
Схема и конструкция
В схеме с ОС сигнал идёт в цепь катода, а управляющая сетка по ВЧ заземлена. Каскад обычно работает устойчиво и без нейтрализации. Часть мощности раскачки проходит в нагрузку, поэтому усиление ниже, чем с общим катодом, зато к возбудителю каскад менее капризен. Экранной сетке тетрода ГУ-74Б и в этом включении нужен свой источник питания.
Анодный трансформатор обычно самая тяжёлая деталь лампового усилителя, и его нередко выносят в отдельный блок.
