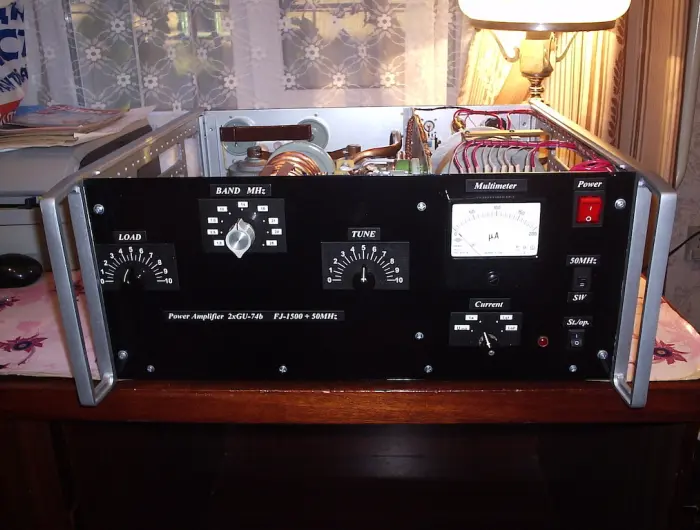

Усилитель на двух ГУ-74б лампах
Топ-10
Диапазон 1,8-28МГц
Для 50МГЦ выполнена отдельная, переключаемая колебательная система
Вход 25-30вт
Выход 1300-1500вт
Усилитель на двух лампах ГУ-74Б для КВ 1,8–28 МГц. Для 50 МГц в нём сделана отдельная колебательная система, она включается переключателем.
Характеристики
- Лампы: 2 × ГУ-74Б
- Диапазоны: 1,8–28 МГц (160–10 м) и 50 МГц
- Колебательная система для 50 МГц: отдельная, переключаемая
- Раскачка: 25–30 Вт
- На выходе: 1300–1500 Вт
- Усиление: около 16–18 дБ (расчёт по цифрам выше)

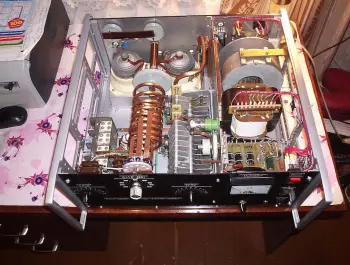

Схема и конструкция
Отдельный контур на шесть метров ставят часто. Катушки, переключатель диапазонов и проводники КВ-контура имеют паразитные индуктивность и ёмкость. На 28 МГц с ними ещё можно жить, а на 50 МГц они уже мешают получить нужные параметры контура.
Обе ГУ-74Б металлокерамические тетроды, им нужен принудительный обдув. Две лампы дают примерно вдвое больше мощности, чем одна. Раскачку 25–30 Вт стоваттный трансивер даёт на четверти своей мощности.
Где пригодится
Запас мощности пригодится в ночных DX-связях на 160 и 80 м и в контестах. Шесть метров летом оживают за счёт спорадического слоя E.
