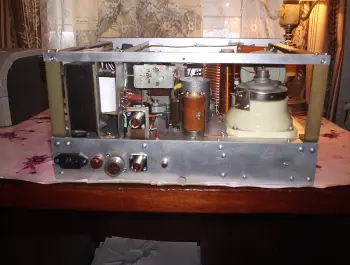

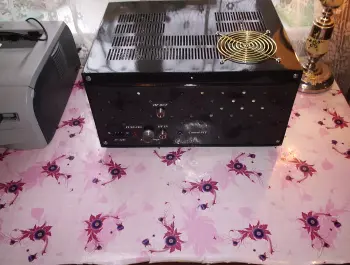

Усилитель на ГУ-74Б с защитой от динатронного эффекта, 80–10 м

Advertisement

Диапазон: 3,5-28 МГц
Входная мощность: 16-25вт Выходная мощность: 650-750вт
Защита от динатронного эффекта
Индикатор правильной настройки П-контура

У этой сборки на ГУ-74Б две отличительные черты: защита от динатронного эффекта и индикатор, по которому видно, что П-контур настроен правильно.

Характеристики

  • Лампа: ГУ-74Б
  • Диапазон: 3,5–28 МГц (80–10 м)
  • Раскачка: 16–25 Вт
  • На выходе: 650–750 Вт
  • Усиление: около 14–17 дБ (расчёт)
  • Защита: от динатронного эффекта
  • Индикация: правильной настройки П-контура

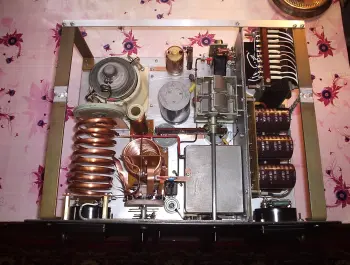

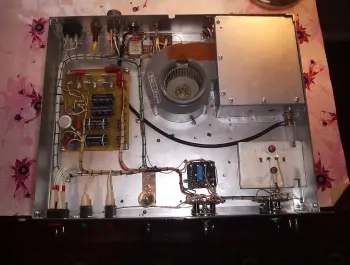

Схема и конструкция

Динатронный эффект бывает у тетродов: вторичные электроны с анода уходят на экранную сетку, и её ток в ряде режимов меняет знак. Источник экранного питания, не принимающий обратный ток, даёт рост напряжения на сетке, потом анодного тока, и лампа выходит из строя. Здесь от этого есть защита.

П-контур настраивают двумя ручками: резонанс и связь с антенной. Индикатор помогает попасть в нужное положение быстрее. Меньше несущей уходит в эфир при настройке, анод реже работает в расстроенном режиме.

Где пригодится

Раскачки 16–25 Вт достаточно, поэтому стоваттный трансивер работает примерно на четверти мощности. Подходит для всех КВ диапазонов от 80 до 10 м.
