Усилитель на двух ГС-35б лампах
Топ-10
С драйвером на ГУ72
Диапазон 1,8-28МГц
При 20-25вт входа лампы открываются до 1,4А при 3кВ
Трансформатор от радиостанции Р-140

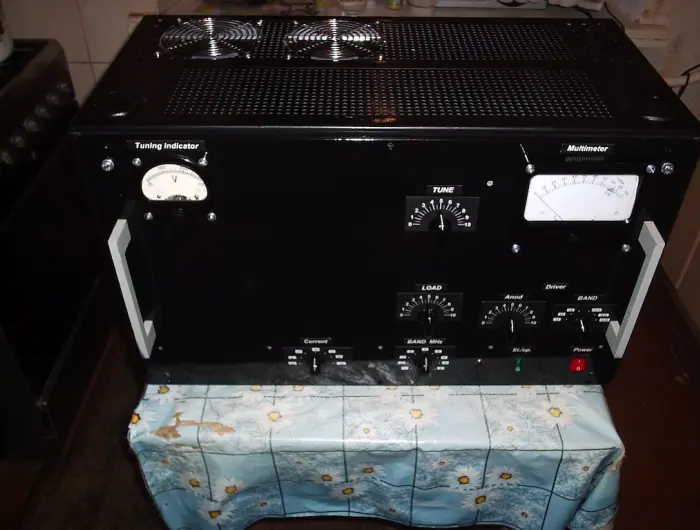

Двухкаскадный КВ усилитель: перед парой ГС-35Б стоит драйвер на ГУ-72, поэтому для полной раскачки хватает 20–25 Вт.
Характеристики
- Оконечный каскад: 2×ГС-35Б
- Драйвер: ГУ-72
- Диапазон: 1,8–28 МГц
- Входная мощность: 20–25 Вт
- Анодное напряжение: 3 кВ
- Ток анодов: до 1,4 А
- Трансформатор: от радиостанции Р-140

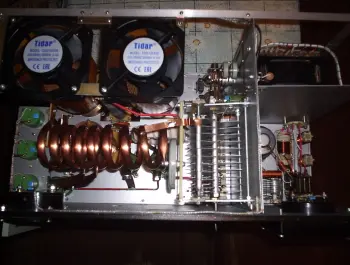

Схема и конструкция
Драйвер поднимает общее усиление, и усилитель можно раскачивать от маломощного трансивера или от обычного на убавленной мощности. Обратная сторона любой двухкаскадной схемы: её сложнее настраивать, и на верхних диапазонах больше забот с устойчивостью.

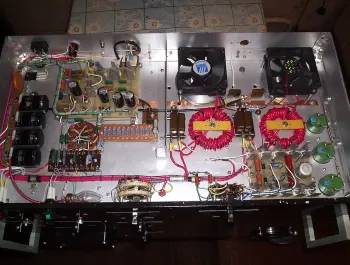

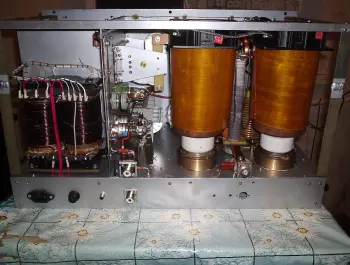

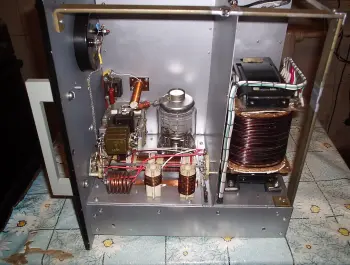

Трансформатор взят от радиостанции Р-140. При токе анодов до 1,4 А источнику питания приходится держать долгую нагрузку без заметной просадки напряжения.

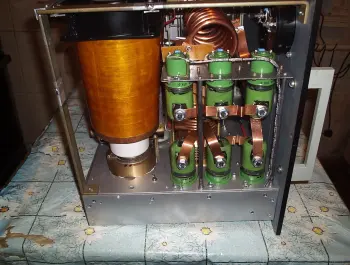

О лампе ГС-35Б
Обе лампы оконечного каскада, ГС-35Б, относятся к металлокерамическим триодам и требуют принудительного воздушного охлаждения.
